Radar monitoring results 2019

В ходе обработки и анализа радиолокационных и оптический изображений выделены пленки различного характера и составлена интегральная карта пленочных загрязнений май 2018 - февраль 2019 гг.

Интегральная карта пленочных загрязнений (общая)

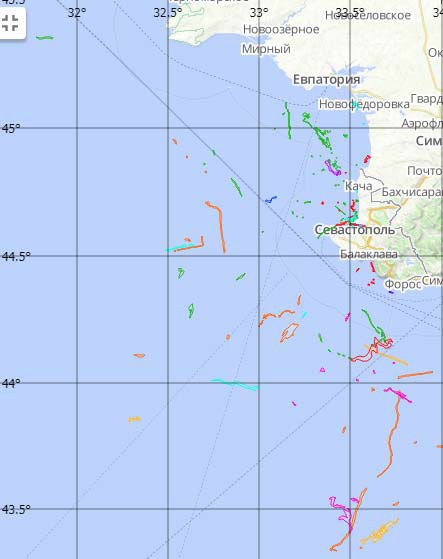

Рис. 1. Интегральная карта пленочных загрязнений май 2018 – февраль 2019 гг. (общая)

Интегральная карта пленочных загрязнений (увеличенная)

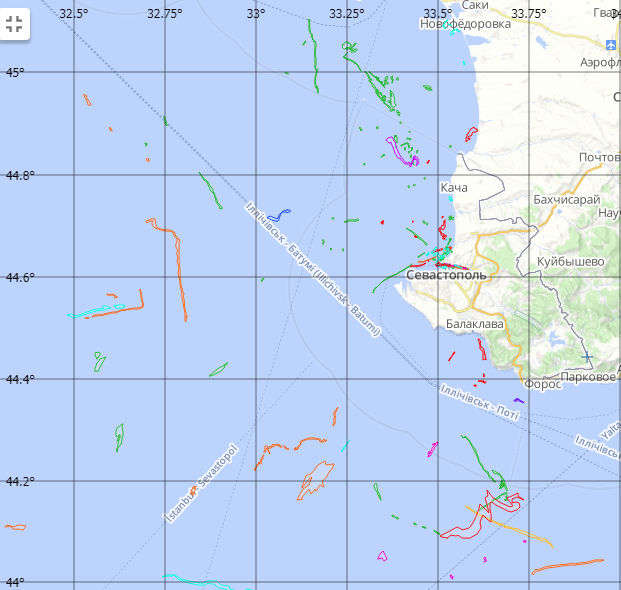

Рис. 2. Интегральная карта пленочных загрязнений май 2018 – февраль 2019 гг. (увеличенная) – цвета контуров соответствуют разным месяцам.

В период мониторинга с мая 2018 по февраль 2019 гг. всего получено 263 снимка, из них на 40 снимках обнаружены 170 пленочных загрязнений разной природы и происхождения.

Год

Месяц

Количество снимков

Количество снимков со сликами

Количество сликов

Даты снимков со сликами

2018

Май

22

2

4

23052018_034806utc
23052018_154348utc

Июнь

28

10

27

03062018_035653utc
04062018_034806utc
04062018_154414utc
05062018_153509utc
10062018_154324utc
11062018_153538utc
15062018_035654utc
16062018_034807utc
16062018_154350utc
27062018_035655utc

Июль

29

10

71

03072018_035618utc
09072018_035655utc
10072018_154416utc
15072018_035619utc
21072018_035656utc
23072018_153512utc
27072018_035620utc
28072018_154327utc
29072018_153540utc
29072018_153605utc

Август

29

1

1

16082018_153513utc

Сентябрь

27

1

2

14092018_034849utc

Октябрь

27

4

12

09102018_153543utc
07102018_035623utc
13102018_035700utc
21102018_153544utc

Ноябрь

26

3

20

01112018_034850utc
07112018_034813utc
25112018_034849utc

Декабрь

28

5

19

02122019_153514utc
18122019_035622utc
24122019_035658utc
30122019_035651utc

2019

Январь

27

1

1

25012019_153541utc

Февраль

20

3

13

04022019_035620utc
05022019_034846utc
06022019_153540utc

Максимальное количество сликов было зафиксировано в июне и июле. Это может быть связано с интенсивным судоходством и благоприятными погодными условиями для детектирования пленок на поверхности.

Частый район загрязнения — Севастопольская бухта, а так-же вдоль судовых трасс, выносы с рек, цветение фитопланктона.

Большинство пленочных загрязнений — это судовые разливы, они в большей степени приурочены к судоходным трассам.

Самое крупное судовое загрязнение было обнаружено 15 июня 035654utc с площадью 34.42 кв.км.

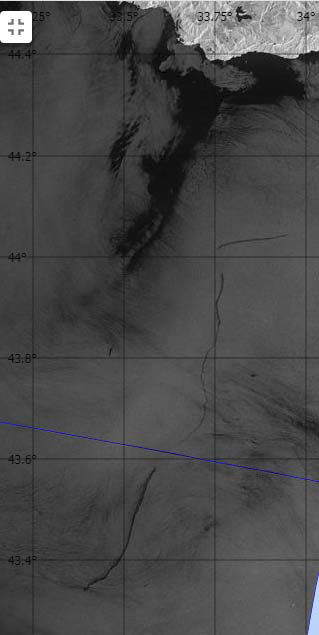

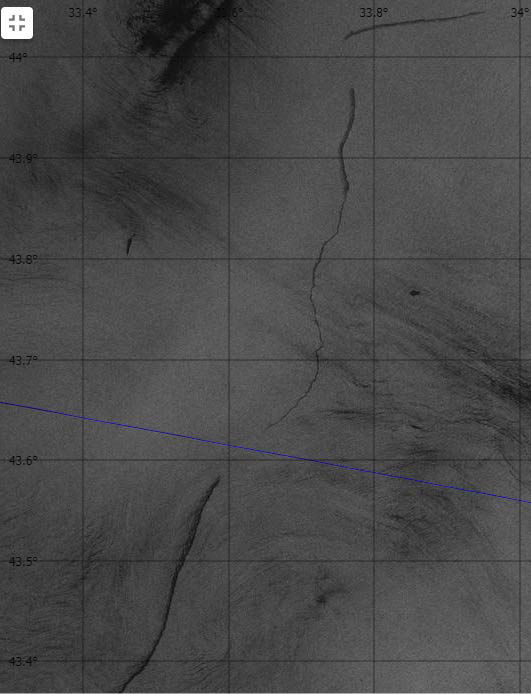

Рис. 3. Фрагмент радиолокационного изображения спутника Sentinel-1A S1A_IW_GRDH_1SDV_20180615T035654 (44°01'59.91" N, 33°50'51.01" E) (43°47'48.74" N, 33°43'31.01" E) (43°26'23.85" N, 33°30'39.77" E) 34.42 кв.км.

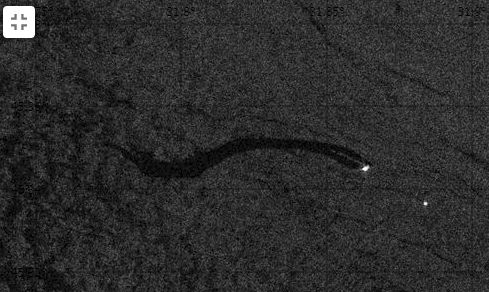

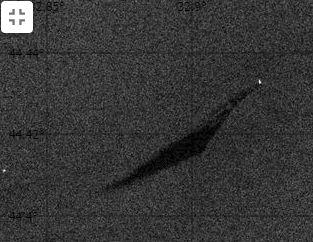

Рис. 4. Фрагмент радиолокационного изображения с судовым загрязнением и судном S1A_IW_GRDH_1SDV_20180721T035656 (44°25'03.35" N, 32°53'59.76" E), 2,077 кв.км.

Рис. 5. Фрагмент радиолокационного изображения спутника Sentinel-1А. Судовое загрязнение и судно S1A_IW_GRDH_1SDV_20180710T154416 (45°20'59.04" N, 31°49'11.42" E) 3,06 кв.км.

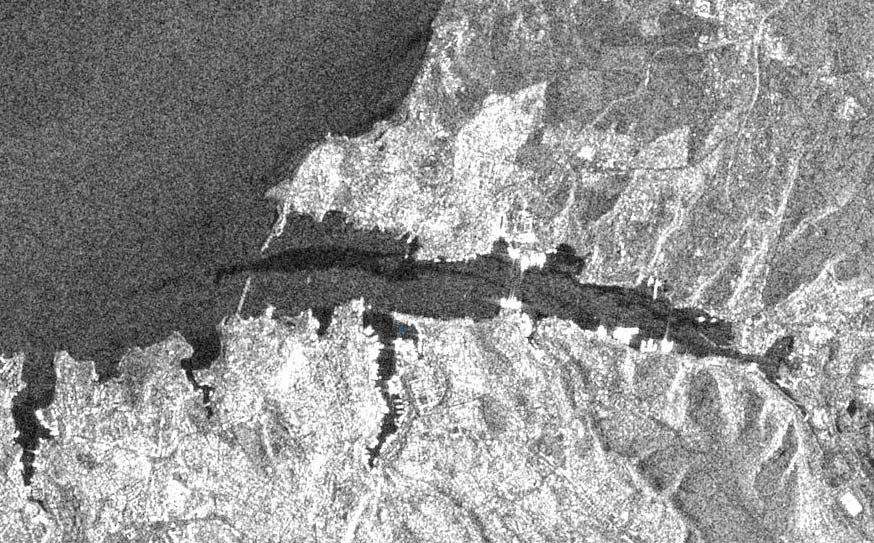

Рис. 6. Фрагмент радиолокационного изображения спутника Sentinel-1А. Пленочное загрязнение в Севастопольской бухте. S1A_IW_GRDH_1SDV_20181013T035700 (44°37'25.35" N, 33°31'11.91" E) 0,829 кв.км.

Пример пленочных загрязнений на двух последовательных снимках и моделирование этих загрязнений

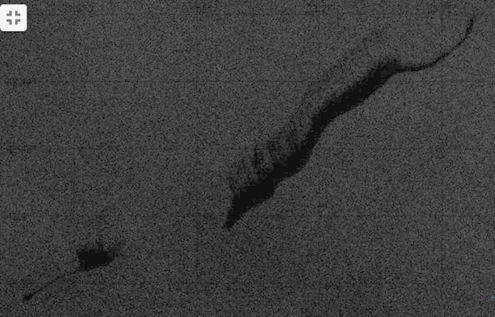

Рис. 7. Фрагмент радиолокационного изображения спутника Sentinel-1В. S1B_IW_GRDH_1SDV_20180523T034806 (43°25'29.99" N, 33°41'34.83" E) (43°23'02.73" N, 33°36'11.01" E) 12,15 кв.км.

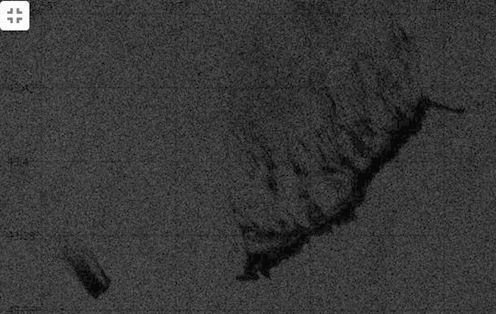

Рис. 8. Фрагмент радиолокационного изображения спутника Sentinel-1А. S1A_IW_GRDH_1SDV_20180523T154348 (43°23'31.47" N, 33°39'55.95" E) 16,59 кв.км.

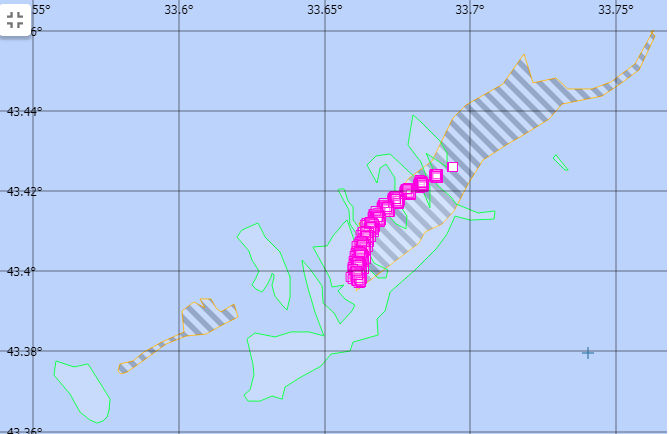

Рис. 9. Результаты моделирования пленочного загрязнения от 23.05.2018 03:48utc на 12 часов вперед. Фиолетовые квадраты – расчётная траектория.
